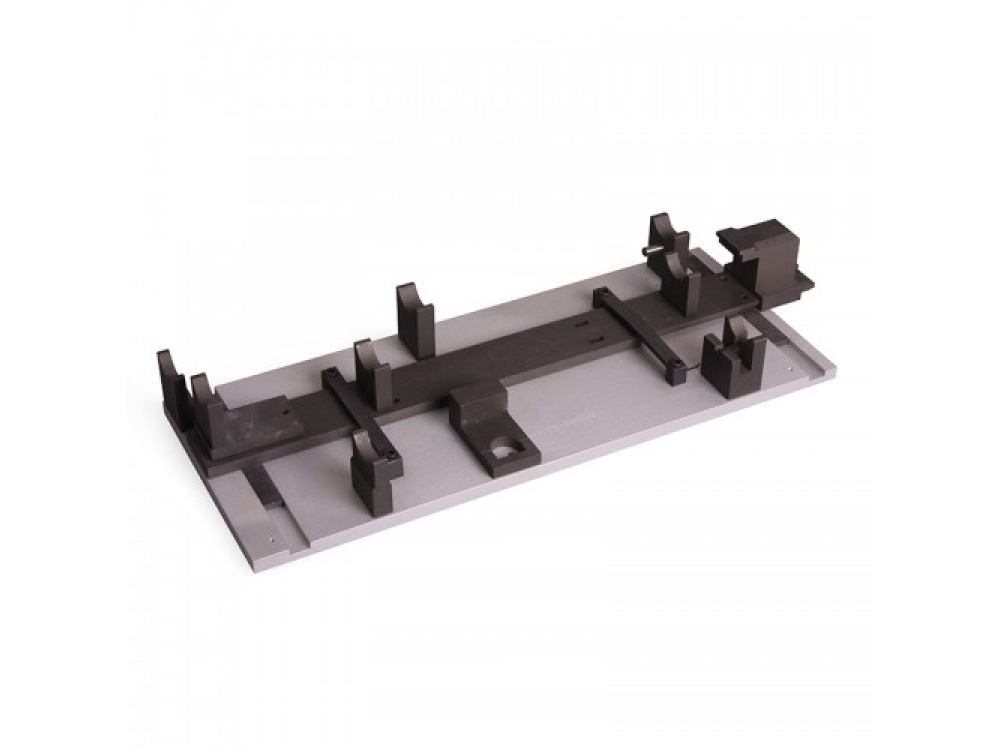

Монтажное платформа VAG T40094A

Монтажное платформа для сборки ГБЦ

VAG T40094A Специфика сборки газораспределительного

механизма этих моторов такова, необходимо

свести специальным инструментом подпружиненные

шестерни выпускного вала и поочерёдно вставить

валы в верхнюю постель ГБЦ. Далее надежно

зафиксировать в фигурном блоке специальным

фиксатором и в перевёрнутом виде опустить

их в блок двигателя. Постели в двигателе

и фигурном блоке охватывающие распределительные

валы имеют идеальную цилиндрическую поверхность,

поэтому должны быть идеально подогнаны,

в противном случае недостаточная смазка

приведёт к их быстрому износу. Соответственно,

любой перекос распределительных валов

приведёт к повреждению постели, изготовленной

из мягкого алюминиевого сплава, и далее

к дорогостоящему ремонту всего блока головок.

Так же сложность при сборке представляет

подпружиненная сдвоенная шестерня выпускного

вала с достаточно сильной пружиной. Монтажная

платформа помогает произвести данную процедуру

максимально быстро и точно.

Порядок действий с монтажной платформой

VAG T40094A Укладываем впускной вал на постель,

после чего фиксируем его через проточку

в торце в нужном положении скользящим

фиксатором платформы. Далее укладываем

выпускной вал на платформу и так же фиксируем

его через торцевую проточку. После сведения

сдвоенных частей подпружиненной шестерни

выпускной вал и впускной сводим вместе,

благодаря подвижной рамки платформы.

После чего распределительные валы спозиционированы

в нужном положении. Далее устанавливаем

общий фигурный блок верхних крышек на зафиксированные

валы. После специальным фиксатором CT-N0005

[ /catalog/audi-vw-tools/vag-n0005/ ] фиксируем их относительно

фигурного блока. Раздвигаем скользящие

торцевые упоры распределительных валов

и вынимаем их из монтажной платформы.

Так же в перевернутом виде и устанавливаем

нашу конструкцию, состоящую из распределительных

валов и фигурного блока верхних крышек

на блок двигателя, после чего вкручиваем

болты головки блока и снимаем фиксаторы

валов. Всё сделано быстро и аккуратно.

Базовый комплект установки VAG T40094A Дополнительные

инструменты Vag (заказываются отдельно):

CT-N0006 [ /catalog/audi-vw-tools/vag-n0006/ ] , CT-N0005 [ /catalog/audi-vw-tools/vag-n0005/ ]

, CT-1135 [ /catalog/audi-vw-tools/vag-1135/ ] .
